红外监测，高效严谨——六氟化硫SF6气体泄漏在线监测报警系统



国内现有的六氟化硫sf6气体泄漏在线监测技术有：导体传感器检测，高压电晕放电法，紫外线电离法，声波检测法，红外成像技术检测，激光检测技术，双光束红外检测技术。



1）导体传感器检测：利用对SF6的吸附，通过改变导电性实现SF6泄露的检测，此方法虽然有较长的使用寿命，但检测精度较低，不稳定不可靠，受环境影响大，误告警多。

2）高压电晕放电法：利用SF6绝缘特性，判断SF6 是否泄露，准确性高，受环境影响大，使用寿命短。

3）紫外线电离法：此方法检测精度较高，但使用寿命仅500小时。

4）声波检测法：检测灵敏度偏低，仅1000ppm量级，误告警多。

5）红外成像技术检测：通过红外辐射作用于易泄露点，利用红外成像技术在显示器上观察泄露气体扰动，判断有无泄露产生；这种方法优点是可远距离非接触检测，

6） 激光检测技术；利用对SF6对二氧化碳红外激光一定波长有吸附作用，来判断SF6的值 ．

7）双光束红外检测技术：利用双光束红外检测技术检测SF6浓度精度高，可以真实检测到0~1500ppm，检测精度为1%FS,由于半导体红外组成的核心所以工作寿命长。可以达到10年左右。体积小安装方便。

1、双光束红外SF6检测原理

光谱可以表示物质中的原子、分子所处的运动状态。这种物质的内部运动，可通过辐射或吸收能的形式（即电磁辐射）表现出来，而光谱就是按照波长顺序排列的电磁辐射。由于原子和分子的运动是多种多样的，因此光谱的表现也是多种多样的。按照波长及测定方法，光谱可分为：Y射线、X射线、光学光谱、和微波波谱。而光学光谱又可分为真空紫外光谱、近紫外光谱、可见光谱、近红外光谱和远红外光谱。 　　

实验证明，当特定波段的红外光通过SF6气体时,这些气体分子对特定波长的红外光有吸收,其吸收关系服从朗伯--比尔吸收定律，即吸收与SF6气体浓度呈现自然指数关系。 　　

运用以上原理，设计相应的光学装置，采用主动吸气方式，当采样气体中含有SF6气体时，能够通过检测气室的红外光的强度将相应减弱，根据减弱的幅度，运用朗伯--比尔吸收定律可以计算出SF6气体浓度。 　　

本产品中SF6气体泄漏检测运用的正是红外光谱吸收技术。与其他检测技术相比，运用红外光谱吸收技术检测SF6气体，检测精度高，稳定可靠，使用寿命长(双光束红外检测传感器可以长达到10年寿命)，且不受环境温湿度等条件限制。



2、ZRDH2001X 型SF6气体泄漏在线监测报警系统概述

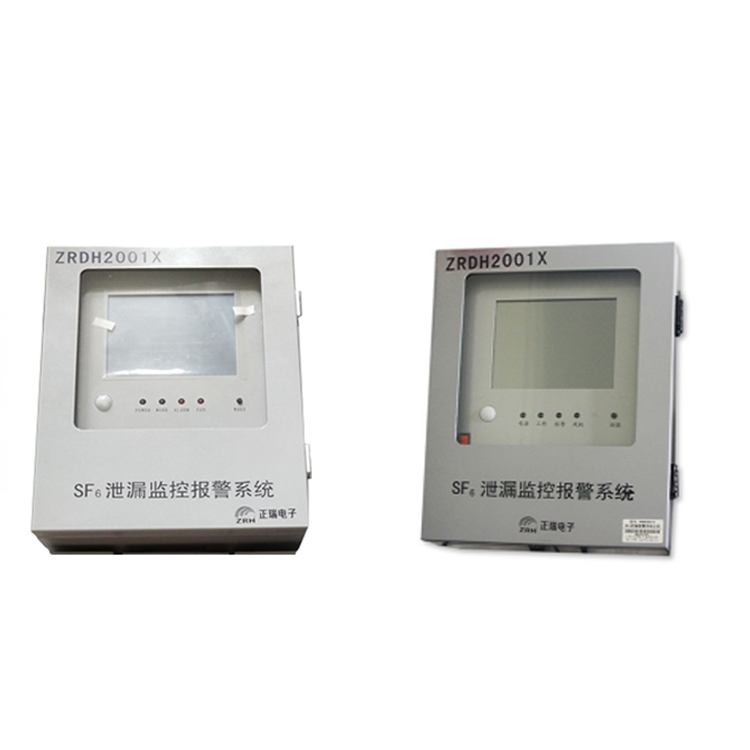

    ZRDH2001X 型SF6气体泄漏在线监测报警系统采用德国先进的红外气体检测模块。 ZRDH2001X 型SF6气体泄漏在线监测报警系统是检测现场SF6浓度、氧气含量及温湿度等环境数据，并通过大量数据分析处理做出控制以及告警的智能气体报警系统。

ZRDH2001X  型SF6气体泄漏在线监测报警系统是采用德国先进的双光束红外检测技术和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。



3.1  ZRDH2001X  型SF6气体泄漏在线监测报警系统组成

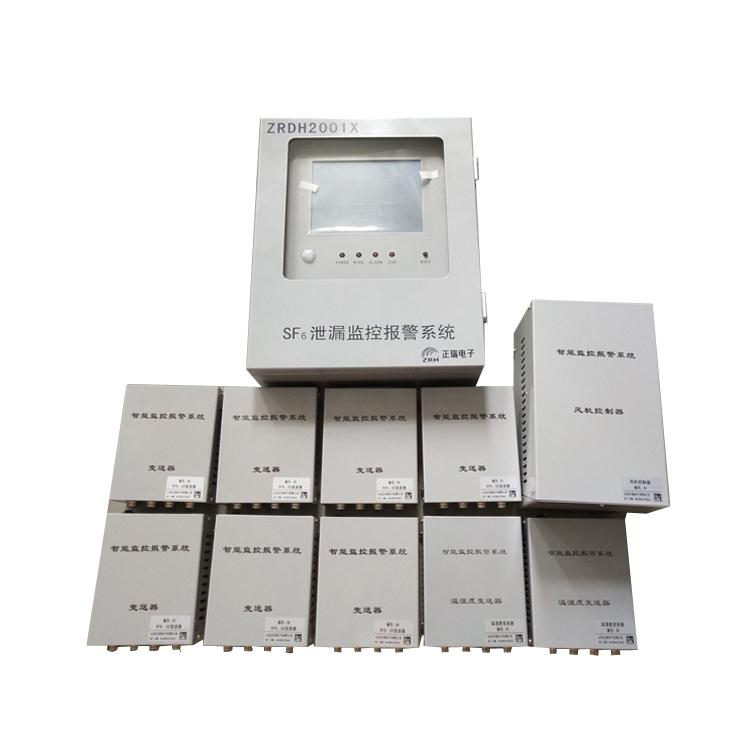

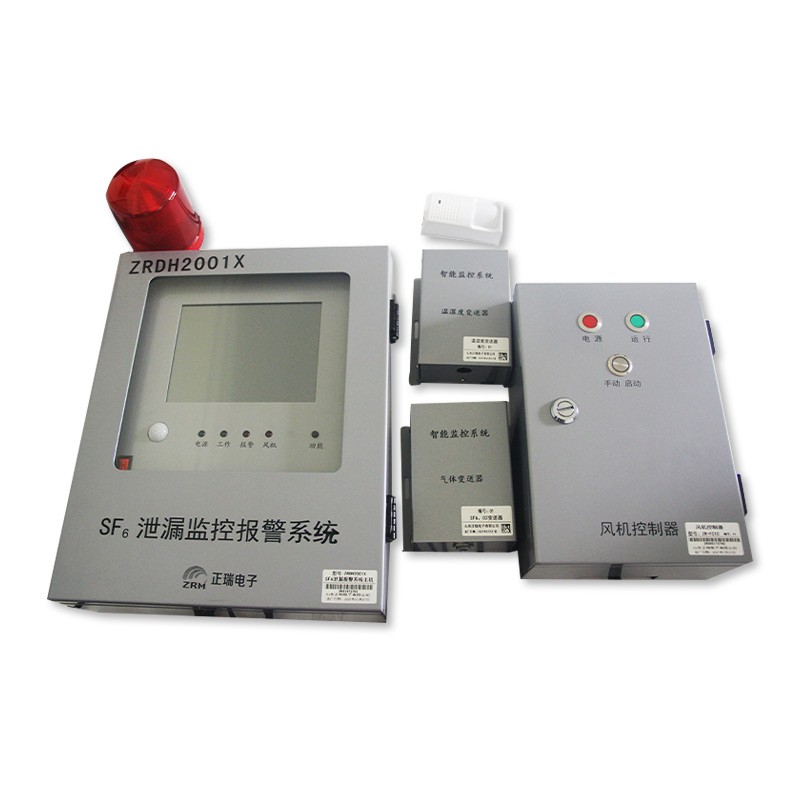

系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。



3.2  ZRDH2001X型SF6气体泄漏在线监测报警系统功能

（1）气体浓度检测和显示功能：

各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

（2）氧气浓度检测和显示功能：

各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

（3）气体和氧气浓度控制功能：

SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。

（4）温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

（5）传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

（6）定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

（7）风机自动启动功能：

O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

（8）语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

（9）声、光报警功能：

当GIS室环境中SF6、O2气体含量超限时，会发出报警声和红色灯光闪耀。

（10）人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音，加强现场工作人员的直观感觉。
