“小创新，增工作安全”系列之——无源无线测温让设备更安全

   据了解，选煤厂电气设备故障大多是由于大电流运行、设备老化、绝缘水平下降等原因导致，从而引发燃烧，爆炸等事故问题。该厂在实现了“一机在手，送电无忧”的智能远程停送电改造后，又以打造智能化选煤厂为依托，在高压及低压开关柜内，安装无源无线测温传感器。该传感器直接安装在开关柜触头或电缆接头上，采用 CT 取电，将温度变化的信号传到信号处理及无线发射器，进行信号处理，并将处理后的信号通过无线传输到温度监测器，通过无线传输方式将数据发送至无线温度监测主机，温度监测主机通过无线／有线通信方式发送到平台，通过浏览器，手机APP可以实时查看温度数据。

开关柜无线测温系统组成：

系统主要由无线温度传感器、无线温度监测器、系统软件三部分组成。



（1）无线温度传感器

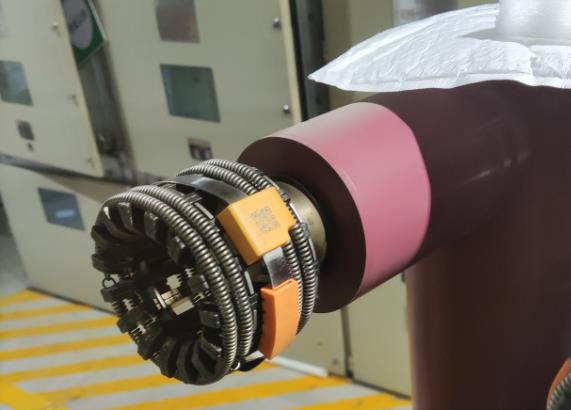

无源无线温度传感器具有小巧的体积，与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

（2）无线温度监测器

 无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

（3）系统软件

山东乐虎游戏ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。

具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。



开关柜无线测温的优点

（1）实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。

（2）安全性：独立式等电位绝缘安装，有效避免爬电影响，

（3）准确性：进口高精度数字式温度传感器，采用接触式测温，测量精准度可达±1℃。

（4）易用性：基于优良的操作平台，采用模块化设计，操作简便。

（5）低成本高效益：可以节省人员，提高工作效率；

  在选煤厂中安装无源无线测温系统，为高压及低压配电柜的安全使用及维修提供历史数据，并实现了柜内设备热故障实时感知，是煤制油选煤厂又一次率先使用纯国产化设备取得的突破，为后续更多设备国产化的投入增强了信心，也让现场的电气设备运行更加安全可靠。
