一、产品简介

ZR02系列在线气体监测变送器(也称探头)，是我公司采用进口的电化学传感器（EX采用催化燃烧式），结合多年来从事气体检测探头研制的经验而开发出的新产品。
     ZR02系列在线气体监测变送器它可以广泛应用于冶金、石油、石化、化工、轻工、焦化、市政、煤气、制药、污水处理及许多特殊行业和领域。可分别检测多种气体，如：可燃性气体和O2、H2S、CO、HCN、NO2、SO2、NH3、HCL、CL2、H2等十多种有毒气体。仪器采用隔爆结构设计，4～20mA标准信号两线制输出，可远距离传输，可直接进入DCS系统,探头具有灵敏度高、反应迅速寿命长、极化时间短等特点。
GB3836.1-2000 《爆炸性气体环境用电气设备 第1部分： 通用要求》
GB3836.2-2000 《爆炸性气体环境用电气设备 第2部分： 隔爆型“d”》
GB15322.1-2003 《可燃气体探测器 第1部分： 测量范围为0～100%LEL的点型可燃气体探测器》
     本产品经国家指定的法定权威机关审查及检验

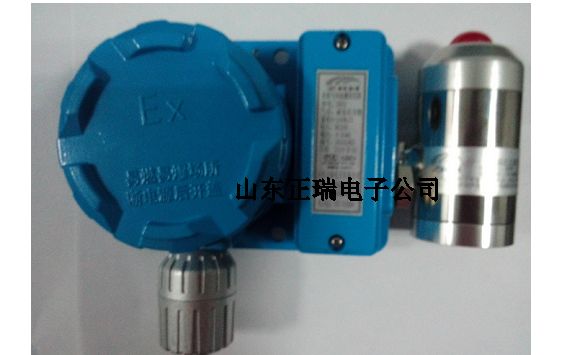

二、产品实物图

产品尺寸：尺寸 160mm（长）x 120mm（宽）x 75mm（高）
三、产品技术参数
    检测气体 详见气体选型表
    传感器 电化学原理、催化燃烧原理
    量程 详见产品列表
    报警点 详见产品列表
    响应时间 小于30秒
    输出信号 4～20mA标准信号两线制输出（可燃气为三线制）总线制485输出
    传输电缆 二芯屏蔽电缆（可燃气用三芯屏蔽电缆），截面2×1.5mm2，外径￠10mm
    传输距离 ≤1000m
    工作电压 16～30VDC
    工作电流 可燃气为120mA，其它≤50 mA
    环境温度 －20℃~+60℃
    相对湿度 ≤90%Ｒ.Ｈ
    湿度范围 15% - 95% RH (非凝结)
    壳体 压铸铝壳体
    尺寸 160mm（长）x 120mm（宽）x 75mm（高）
    外包装尺寸 200mm（长）x 200mm（宽）x 100mm（高）
    进线口 不锈钢防爆防水接头（锁线径8mm）
   安装方式 壁挂式，管装式
   防爆等级 Exd IICT6(隔爆应用)；ExiaIICT4(本安应用)
   防护等级 IP66
   其他更详细说明，详见说明书

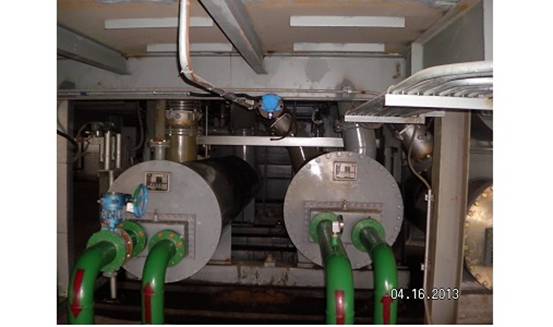

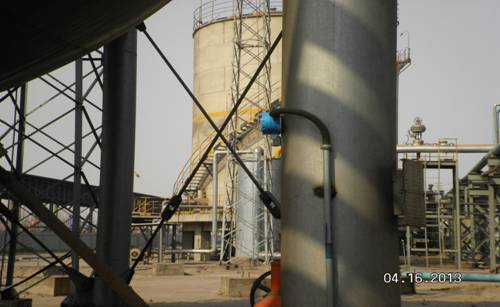

四、现场安装图
