无源无线测温装置在变压器中的应用

随着国家电力行业规模的快速发展，用电需求量也在持续上升，电力变压器不断在向大容量、高电压方向发展。变压器作为电力系统中的重要电力设备，运行的安全可靠性将会对电网的供电质量产生直接影响。电力变压器故障主要有热性故障和电性故障，其中过热故障占总故障台数的63%左右。因此，有效实施对变压器温度在线监测对保证变压器的安全稳定运行具有重要意义。



在线测温方式主要分为有源测温和无源测温两种。

其中：有源测温方式有红外摄像头测温方式，利用红外成像原理进行温度的实时检测，但成本非常高；无源测温传感器主要有铂热电阻温度传感器、光纤测温传感器、声表面波测温传感器和感应取电测温传感器等。



在无源无线测温传感器中：铂热电阻温度传感器采用电缆进行信号传输，温度信号受环境影响大；光纤测温传感器采用光纤作为传输信号线，测温精度和数据传输质量较铂热电阻温度传感器高些，但安装时易将光纤芯折断且成本较高；声表面波测温传感器利用部分物质吸收的光谱随温度变化而变化的原理，分析光纤传输的光谱了解实时温度，但存在传输距离短的缺点；感应取电测温传感器则必须在感应电流大于一定值后才能正常工作，存在应用范围受限的问题。

山东乐虎游戏根据以上问题，提出一种基于无源无线测温技术的变压器测温装置，采用无源无线技术，实现变压器温度在线监测，可以及时发现变压器温度异常情况，防止变压器事故的发生。



无源无线测温装置在变压器中的应用



1、无线测温装置的组成

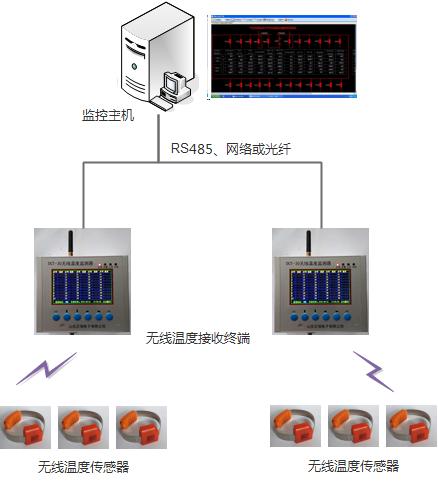

无源无线测温装置由无线温度传感器、无线收发器、温度监测器等构成。该装置如图所示。



2、无线测温装置在变压器中的应用



依据国家标准《GB/T 4109—1999 高压套管技术条件》，变压器套管各部分允许的最高温度值为120℃，允许最大温升为90℃。该无线测温装置的测温范围为0℃～200℃，传输距离为200m，测温精度为1℃，能够满足变压器套管温度在线监测的需求。



将无线测温装置用螺栓连接的形式安装于变压器套管接线板上进行温度实时监测。无线测温装置采用无源无线测温方式，安装后不会影响变压器套管的安全运行，所以极大地方便了实际应用，减少了后期维护成本。



无线温度传感器当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的模拟信号转换成数字信号，并提供给数据处理模块进行处理，并将其处理过得数据传到无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。并上传到电脑端、手机APP和大屏幕显示。及时帮助用户对变压器套管运行中存在的问题进行解决，从而保证了变压器的安全可靠运行。



山东乐虎游戏无源无线测温装置通过24小时实时监测温度的变化，将采集到的温度数据通过处理后通过无线发送模块和无线接收模块传送给应用层，从而实现了对变压器的温度监测。该套测温装置体积小，维护成本低，安装方便、可大力推广使用，对维护变压器等电力设备的安全运行具有重要意义。
