电力作业安全防护——六氟化硫SF6气体泄漏报警监测系统
来源:乐虎游戏电子        浏览:1034         发布日期:2023-05-29

六氟化硫SF6气体泄漏报警监测系统,是根据当前电力系统强调安全生产的形势,采用原装进口高稳定的O2气体传感器和德国原装进口SF6气体传感器,双光束双波长非分散式红外吸收光谱技术(NDIR)原理,用于连续检测环境空气中O2气体含量和SF6气体含量,专门为安装有SF6设备室内工作人员提供人身健康安全保护而进行设计开发的。本系统可广泛应用于各种电压等级的SF6开关室、组合电器室(GIS室)、SF6主变室等。


SF6气体以其优异的绝缘和灭弧性能,在电力系统中得到广泛的应用,几乎成了中压、高压和超高压电气设备使用的唯一绝缘和灭弧介质。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时,泄漏出来的SF6气体及其分解物会往室内低层空间积聚,造成局部缺氧和带毒,对进入室内的工作人员的生命安全构成严重的危险,所以了解室内环境状况并及时通风变得非常必要。

ZRDH2001X 六氟化硫SF6气体泄漏报警监测系统,是根据当前电力系统强调安全生产的形势,采用德国原装进口SF6气体传感器,双光束双波长非分散式红外吸收光谱技术(NDIR)原理,和电化学技术有效结合,以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用模块化设计,便于工程安装及工程维护。在传输条件完备的情况下,可以依托网络组建监控中心,在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守,提高管理效率,完善维护体制。监控中心以数据库为核心,既可以实时监控变电站、开关室的环境及设备运行状况,又可以根据以往的环境、设备运行数据进行统计、分析,为管理者提供决策依据。

ZRDH2001X  SF6气体泄漏在线监测报警系统组成

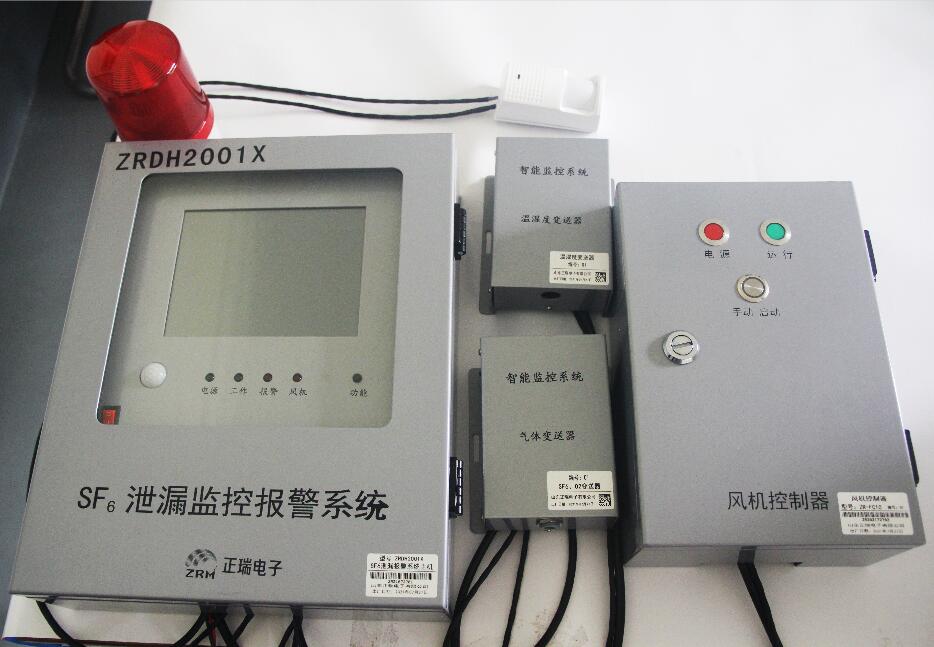

系统由ZRDH2001X型监控主机,ZRCS-10SF6/O2气体变送器 ,温湿度采集单元,人体红外感应传感器,声光报警装置,风机控制模块以及LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据,通风设备启动数据,可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间,SF6泄露超过设定告警阀值时超标告警,氧气含量<18%时缺氧告警,并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口,实现遥控、遥测、遥信等功能。




ZRDH2001XSF6气体泄漏在线监测报警系统功能

1)气体浓度检测和显示功能:

各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度,当SF6浓度超过设定报警值(出厂默认值1000ppm)时,报警并显示数值。

2)氧气浓度检测和显示功能:

各传感器连续检测,并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值(出厂默认值18%)时,报警并显示数值。

3)气体和氧气浓度控制功能:

SF6气体浓度超标(≧1000ppm)或氧气浓度低于(≦18%)时,控制风机启动通风直到SF6O2浓度恢复正常。

4)温度、湿度检测和显示功能:

由就地位置的温湿度传感器实时检测,并由主机读取和显示GIS室内温、湿度值。

5)传感器通信状况显示功能:

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况,如果发生通信故障,则在界面上故障地址出现“--”和离线。

6)定时通风功能:

系统可以按时段设定风机每天定时启动和停止,以保证开关室每天都能按需要通风。

7)风机自动启动功能:

O2含量≤19.6%SF6气体浓度>1000ppm时,自动启动风机,每次启动时间按时段自动设置,可手动控制或强制启动风机;

8)语音提示功能:

当主机开启语言功能时,则系统会在满足规定条件时语音提示告警,提示作业人员进入GIS室注意。

9)声、光报警功能:

GIS室环境中SF6O2气体含量超限时,会发出报警声和红色灯光闪耀。

10)人体红外感应功能:

当作业人员要进入GIS室前,红外感应器动作,主机会发出提示语音,加强现场工作人员的直观感觉。



本系统可广泛应用于各种电压等级的SF6开关室、组合电器室(GIS室)、SF6主变室等。

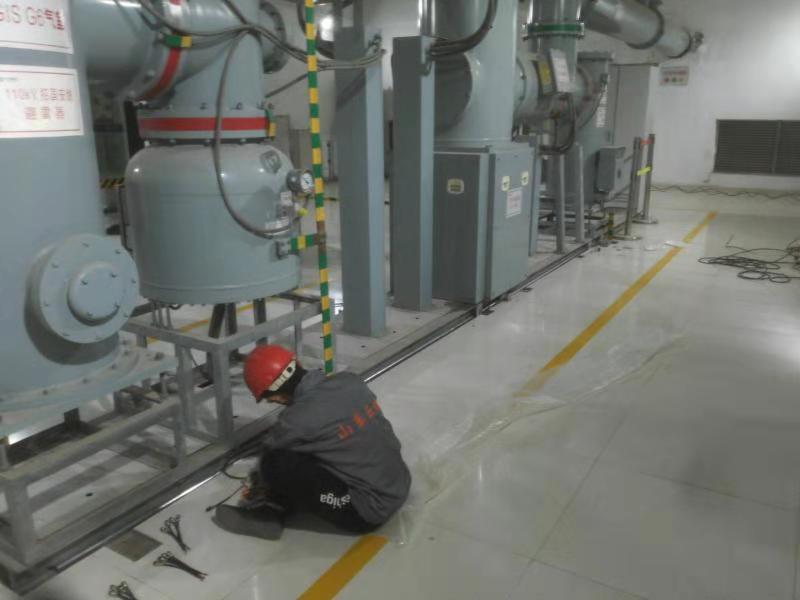

现场安装图:
