变压器铁芯为什么要单点接地？

电力变压器是电力系统中不可或缺的一部分，当变压器处于工作状态时，它的外壳和铁芯必须进行接地。接地的目的是为了利用保护接地的原理，可以使变压器在它的故障外壳带电的时候，将电流引入大地。但是铁芯在接地的时候，只能单点接地，为什么只能单点接地呢？下面小编为您分析！

一.变压器铁芯为什么需要接地

变压器在运行时，铁芯及零件等金属部件均处在强电场之中，在电场的作用下，它们具有较高的对地电位。如果铁芯不接地，它与接地的夹件及油箱等之间就会产生电位差，在电位差的作用下，会产生断续的放电现象而损坏零件。这是不允许的，除穿螺杆外，铁芯及其所有金属构件都必须可靠接地，使它们与油箱等同处于大地电位。

二.铁芯为什么只允许一点接地

变压器铁芯之所以只能一点接地，是因为如果有两点或两点以上的接地，铁芯会与接地点和大地构成闭合回路，当变压器运行时，主磁通穿过此闭合回路时，就会产生环流，就会造成铁芯的局部过热，烧损部件及绝缘层，造成事故，所以变压器的铁芯只能一点接地，不能两点或者多点接地。

其实，电力变压器铁芯如果出现多点接地，这种现象是变压器常见的故障之一。当铁芯出现多点接地故障时，流过变压器铁芯接地线上的电流会大幅度增加，所以通过监测铁芯引出线上电流值的大小就可以准确并实时地诊断出铁芯多点接地故障。

我公司研发的ZRJD2000变压器铁芯接地电流在线监测系统可以监测铁芯引出线上电流值的大小，并上传到监控后台主机，通过监控软件可实现实时数据查看，报警提示，历史数据曲线查询等功能。

变压器铁芯接地电流在线监测系统由双量程高精度电流传感器，电流采集器，监测后台主机和监控软件组成。

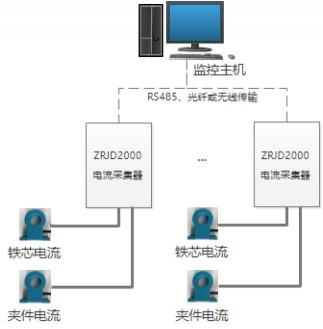

系统结构图如下：

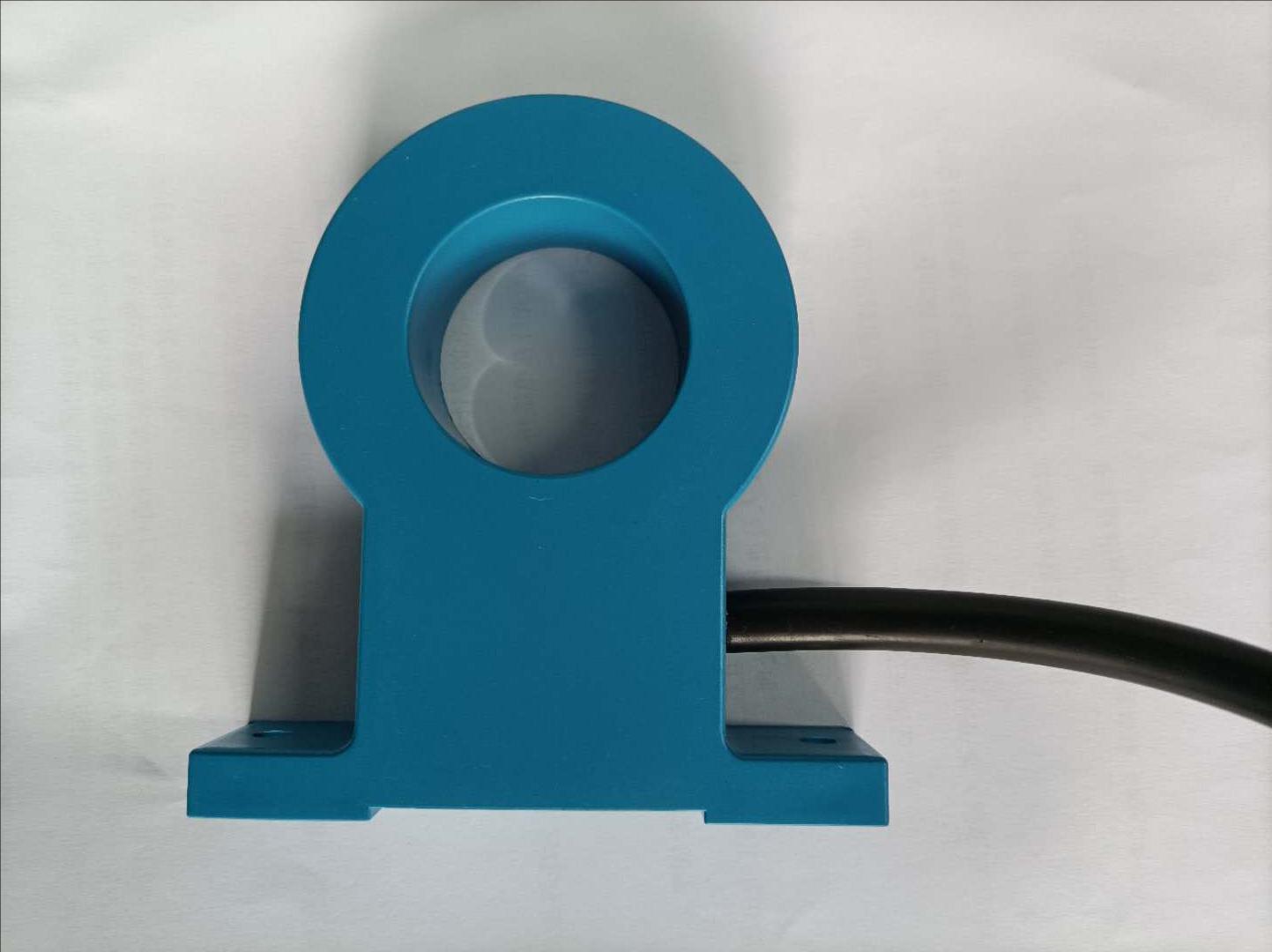

1.双量程高精度电流传感器

用于测量铁芯接地线和夹件接地线泄露电流，具有精度高，线性范围宽、抗电磁干扰能力强等特点外，还在原有单路输出的基础上又增加一路专门测量大电流信号，既能对设备的mA级绝缘泄漏电流进行准确地检测，又能满足对大电流故障信号的测量。

电流传感器为双路输出，小信号测量可以满足电力行业规范 DLT1433-2015规定的 100mA 预警值，精度±5mA 的要求，当接地电流大于 500mA 小于 10A时也可精确测量此时的故障电流。

电流传感器屏蔽防水处理，适用于室外安装。

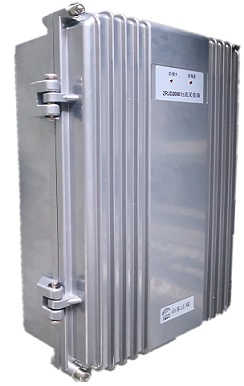

2.电流采集器

采集两路双量程高精度电流传感器的电流数据，进行处理，并通过多种通信方式上传到监控主机。

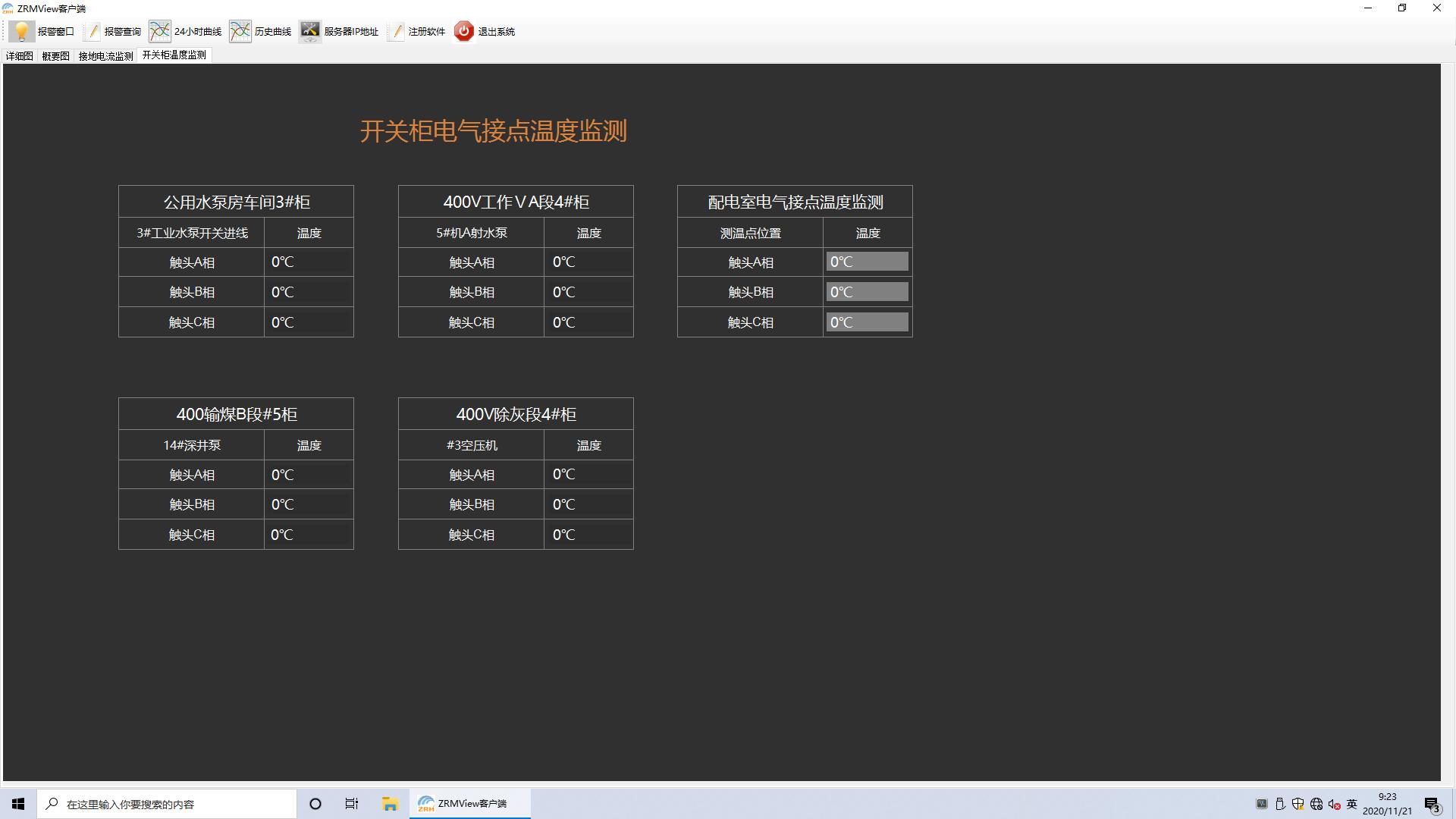

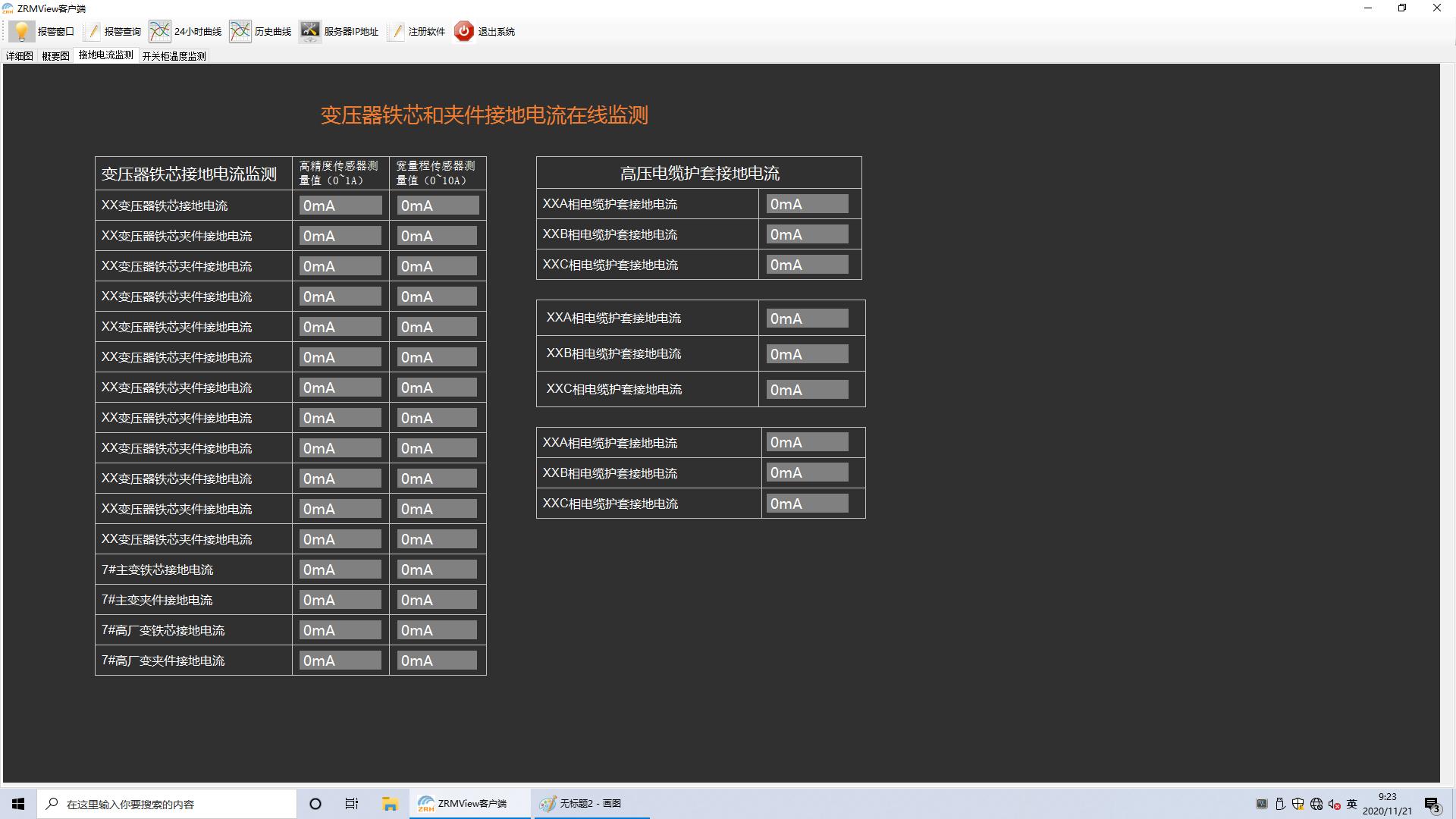

3.在线监测软件

ZRMSCADA 在线监测软件分为通讯模块，监控模块，组态设计模块组成。

通过该软件，能够与不同协议的终端仪表通讯，并将数据写入 SQL 数据库，

同时能够实现局域网内客户端数据查看和超限预警。



主要功能：

（1）具有 ModbusRTU，ModbusTCP 等多种标准协议，可以增加其他非标准协议通信模块。

（2）可接入基于标准协议的多种在线监测仪表；

（3）可以查看现场实时数据，温度、湿度、泄露电流、气体浓度、振动强度等；

具有超限报警功能；

l采用 C/S 结构，可通过安装客户端软件查看数据；

l可存储和查询历史数据，可查看历史曲线，历史报警记录等。

l权限管理，获得权限可通过客户端浏览数据。

l报警联动，报警时弹出报警画面，显示报警位置。

结束语

电力变压器铁芯如果出现多点接地的故障会产生充、放电现象，就会造成铁芯的局部过热，烧损部件及绝缘层，造成事故。“ZRJD2000 变压器铁芯接地电流在线监测系统”监测铁芯引出线上电流值的大小，准确并实时地诊断出铁芯多点接地故障，避免事故的发生。
