微型红外无线测温系统的应用及简介

1.概述

发电厂、变电站的高压变压器、开关柜、接线头、母线连接点等重要的电气设备在长期运行过程中,这些部位会因制造、运输、安装不良及运行老化等原因引起接触电阻过大而发热，发热一旦超过允许的范围且发热部位的温度无法监测，得不到及时检修，就会对运行设备的正常运作留下巨大安全隐患，最终会导致火灾事故的发生。因此，解决电气设备过热问题预防是关键。

2.微型红外无线测温系统的应用

微型红外无线测温系统是利用物体温度的红外特征进行温度检测的原理，通过MEMS技术获取到测温面的红外信号，转换为温度数值，然后通过数字无线发送到接收终端（乐虎游戏DCT30温度监测器），通过接收终端的通信接口上传到监控后台主机实现远程监控。

2.1 无人值守场景

在一些工业现场，比如大型钢厂、大型电动汽车停车场等设有很多变电装置，电缆，电池等。由温度过高造成过热发火的情况时有发生，通过红外无线测温系统可以实现无人值守监测，不仅能及时发现排除相关问题，也很好的解决了人工排查效率低的痛点。其无线传输特点，及云平台处理系统，能够为安装带来便捷，为监测提供高效的数据处理，及实时的报警信息。

2.2 电力行业

发电厂和电网的电气设备，凡表面不受阻挡发出，有红外辐射的均可采用红外设备进行检测，如：变压器、断路器、电力电容器、避雷器、开关柜出线仓等。

在电力行业中，红外热成像技术是诊断输、变、配电线路设备热缺陷的先进技术，对及时发现、预防、处理重大事故的发生可起到关键作用，能有效提高设备运行的稳定性，为开展设备状态检修创造条件。无线红外热像模块能对故障点精确定位，显示发热轮廓和温度差异，同时结合行业特点及工程经验，能够通过云平台快速确定被监测设备的故障。便于工作人员分析解决问题，保证快速、便捷、安全、实用。

3.系统组成

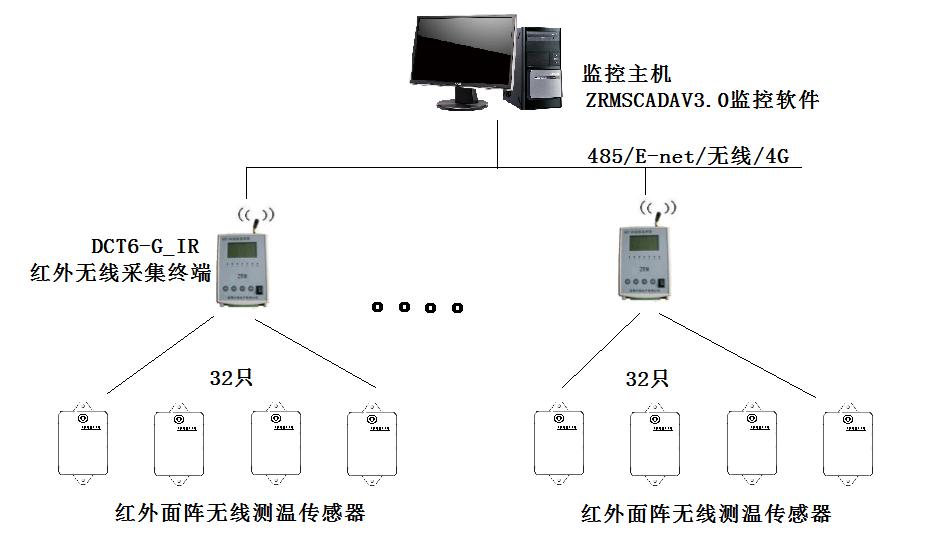

（红外无线测温系统）

微型红外无线测温系统由红外无线传感器、无线温度接收终端、通讯网络、监控主机及监控软件组成。

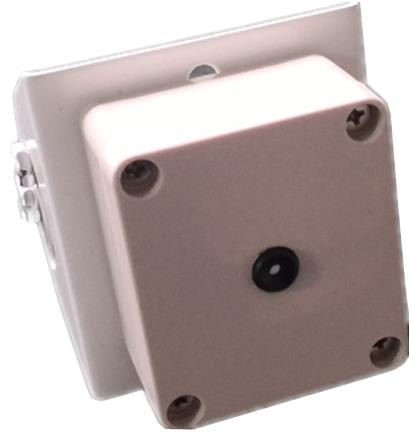

3.1 微型红外无线测温传感器



微型红外无线测温传感器通过对视场内物体发射的红外线，来监测物体表面温度，形成红外温度场分布视图，通过数字无线信号发送到采集终端进行显示并上传到无线温度监测器，由监测器通过数据处理，转换为灰度图像、彩虹码图像及伪彩色图像等直观可视化图像，便于值守人员监控。

3.2 无线温度接收终端（型号DCT-30）

用于接收红外无线测温传感器发射的无线数字红外温度信号, 并将信号转换成电信号,经内部电路处理，通过显示屏显示当前所测空间内的最高温度值或红外温度图像信号。同时通过RS485通讯上传到监控主机，使运行人员能够对开关柜触头温度进行实时在线准确地巡检，对开关柜运行状态能够及时地掌握。

3.3 通讯网络

RS485采用屏蔽双绞线实现传输，有效的屏蔽了强烈的电磁干扰。传输规约为Modbus与CDT扩展规约，可选，方便上传各种监控系统。

3.4 监控主机

集中监控开关柜温度。

3.5 ZRMSCADA集中监控软件

安装在监控主机，对电力设备进行自动化巡检，并记录数据同时可设置超温声报警数值。通过该软件，能够查询历史记录，掌握开关柜温度的运行数据，为开关柜的维修提供可靠的依据，实现开关柜的预知维修。该软件同时通过局域网向网络上具有权限的微机发布监控数据。

结束语

微型红外无线测温技术在电力设备运行维护中的应用实现了技术的突破，通过监测电力设备的不同部位温度的运行情况，能够及时有效地防止火灾等事故的发生。

山东乐虎游戏红外无线测温系统从根本上解决了高压设备接点部位运行温度监测的难题。非常值得广泛的应用在电力设备测温工作中。
