电机是工业生产不可或缺的设备，在化工、煤矿等危险场所，对电机的防爆设计要求非常之高，为了确保防爆电机达到真正的防爆效果，对于电机内部的连接都有特殊的规定，电机外壳要用厚重的钢板隔爆，钢板之间结构严密，使电机内外完全隔离。

      电机的内部运行温度，是体现电机是否运行良好的最重要的表征信号。防爆电机结构严密，如何对防爆电机实现在线温度监测，是一个技术难题。

       防爆电机需要监测温度的部位基本有两个地方：内部线包温度和接线盒内出线接头温度。

1、内部线包温度测量

     线包温度一般是由电机生产厂家在出厂前在电机内部预埋测温元件（PT100），电机使用单位可以把 PT100 的温度信号直接接入 DCS 系统，或通过信号转换接入其他监测平台。常见的接入方法有以下几种：

（1）直接取连接 PT100 的温度变送器的 4-20ma 信号，通过连线接入 DCS平台。

（2）由于电机位置距离 DCS 系统距离较远，中间走线不方便，把 PT100信号经过数据转换，通过远距离无线 LORA 中继器发送到 DCS 或其他在线监控平台的无线接收装置上，无线接收装置经过数据转换到 DCS 或监控平台。

2、 接线盒内的电缆出线温度监测

      在电缆盒出线接头处安装穿透力较强的 470MHZ（中国）/LORA 无线温度传感器，因为此种技术的温度传感器有较强的绕射（抗屏蔽）性能，信号可以通过多径绕射，发射到电机外部，在电机外部放置无线 LORA 温度接收装置，接收装置要放在隔爆箱体内，接收温度传感器信号。并通过无线组网，把信号送入监控平台或接入 DCS 系统。

3、防爆电机系统有无线温度传感器，LORA 中继器、无线温度变送器、LORA 接收器及监控平台组成。

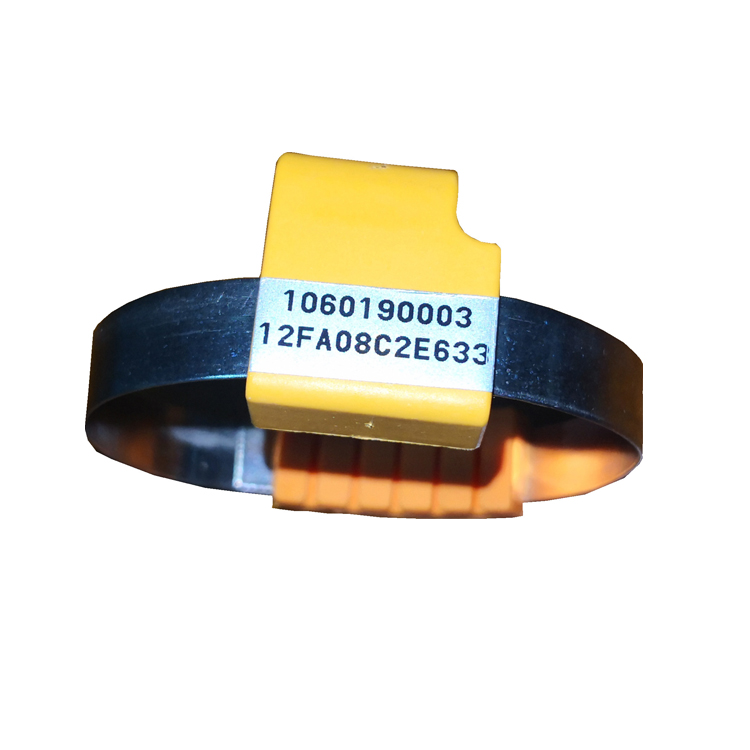

（1） 无线温度传感器(ZRDTS-6)

      lora无线温度传感器探测防爆电机接线盒内电缆出线接头温度，感应供电、磁饱和原理，一次回路电流 3A-5000A 之间，均能保证传感器的正常工作。

性能指标

测温元件： 数字集成温度传感器

无线频率： 470-510MHz

无线传输距离： ≥300 米（空旷距离）

启动电流： >3A-5A

测温范围： -55℃～+125℃

测温误差： 小于 0.5 ℃

接口方式： 无线数字通讯接口

发送间隔： 12 秒（10 秒到 5 分钟可设）

供电方式： 电磁感应取电

外形尺寸： 22*21*10mm

安装方式： 捆绑式

（2） LORA 中继器（ZRWREC6018 ）

 接收无线温度传感器发射的无线温度信号, 并通过 LORA 无线频段(470MHZ）上传到监控主机附近

的 LORA 接收器上。

性能指标：

无线频率范围 ：470MHz-510MHz（中国）

中心频点 ：470MHz（可设）

发送功率 ：22dBm

接收灵敏度： -148dBm

传输速率 ：115200

无线信道 ：接收和发送双信道,双天线

无线通信距离 ：≥2000 米（空旷距离）

无线温度传感器容量 ：250 个

通讯接口： RS485

工作电源： AC220V 或 DC220V

工作温度 ：-20℃~70℃

供电 ：12v

外形尺寸 ：100*70*30（长*宽*厚）

安装方式：导轨式

（3）无线温度变送器（ZRWSPT100 ）

     采集 PT100 信号，并转换成数字信号，通过470MHZ 无线发送到远端接收装置上，终端变换为4-20ma 信号，可接入 DCS 系统。

性能指标：

测温元件： PT100

无线频率： 470-510MHz

中心频点 ：可选

发送功率 ：22dBm

接收灵敏度 ：-148dBm

传输速率 ：115 200

无线传输距离： ≥2000 米（空旷距离）

测温范围： -200℃～+650℃,（与 pt100 材质有关，可定制）

测温误差： 小于 0.5 ℃

接口方式： 无线数字通讯接口

发送间隔： 12 秒（10 秒到 5 分钟可设）

供电方式： 电池供电或 5-12 供电

外形尺寸： 80*57*33mm（长*宽*厚）

安装方式： 螺丝或磁吸固定

（4）LORA 无线温度接收器（ZRDCT-30）

     接收无线中继器和无线温度变送器发来的温度信号，并通过 485 或 RJ45 接口上传电脑，实现数据集中显示和上传。

性能指标

无线频率范围 ：470MHz-510MHz（中国）

中心频点 ：470MHz

发送功率 ：22dBm

接收灵敏度 ：-148dBm

传输速率 ：115 200

无线通信距离 ：≥2000 米（空旷距离）

时钟显示： 实时时钟显示，并作为事件记录的时间基准

无线温度传感器容量 ：125 个

显示屏： 4.3 寸彩色

温度显示分辨率 ：0.1℃

报警输出 ：2 个（无源接点）250Vac,0.6A 或 24Vdc,5A。

通讯接口： RS485，RJ45 网口

通讯规约： ModbusRTU，modbusTCP

报警历史数据存储 ：200 条

工作电源： AC220V 或 DC220V

工作温度： -20℃~70℃

外形尺寸 ：150*120*58（mm）（长*宽*厚）

安装方式： 挂装式和嵌入式

（5）监控平台及监控软件 ZRMSCADA

     监控平台包括监控计算机和监控软件，监控计算机一般选用稳定性较好的工控机。监控平台软 ZRMSCADA 分为通讯模块，监控模块，组态设计模块组成。通过该软件，能够与不同协议的终端仪表通讯，并将数据写入 SQL 数据库，可查询历史记录，曲线，报警窗口弹出，打印等。同时能够实现局域网内客户端查看数据,数据上阿里云服务器，通过手机 APP查看和报警。

主要功能：

• 具有 ModbusRTU，ModbusTCP，CDT 等多种标准协议，可以增加

• 其他非标准协议通信模块。

• 可以查看现场实时数据；

• 具有超温，超限等报警功能；

• 采用 C/S 结构，可通过安装客户端软件查看数据；

• 存储历史数据，可查看历史曲线，历史报警记录等。

• 采集各个变电站终端的信息数据；

• 显示各电缆中间头温度，开关柜触头温度，电容器温度等；

• 报警功能，探测器报警，温度超限报警，通信中断报警等；

• 温度历史曲线查询；

• 历史报警事件查询；

• 权限管理，获得权限可通过客户端浏览数据。

• 报警联动，报警时弹出报警画面，显示报警位置。

• 数据上阿里云服务器，通过手机 APP 查看和报警。
