1简介

设备振动监测通过采集设备的径向和轴向的振动加速度、速度、位移及温度等信号，实现每个测点的趋势变化监测，为故障诊断的精确定位提供依据。除了典型的机械问题（例如联轴器未对准和不平衡）之外，振动分析器还可以检测到引起机械振动的电气问题。一些常见的电气故障包括气隙变化，转子条断裂和轴承凹槽。

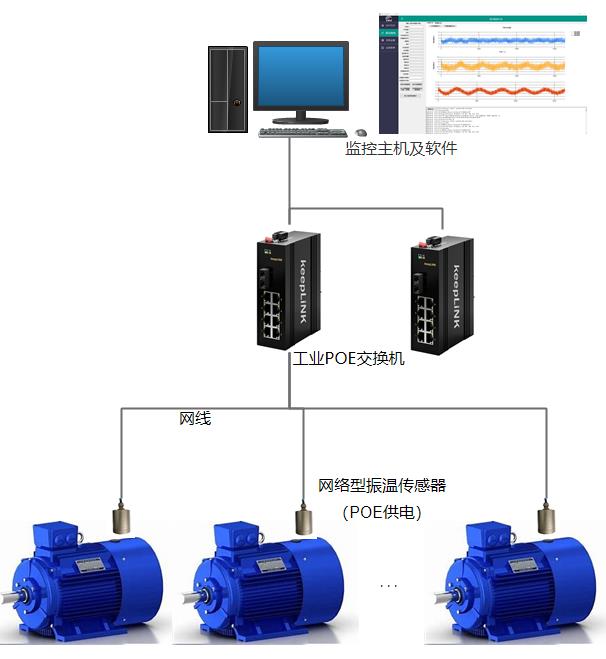

2系统组成

系统由网络型振温传感器、POE交换机、振动监测主机软件组成。

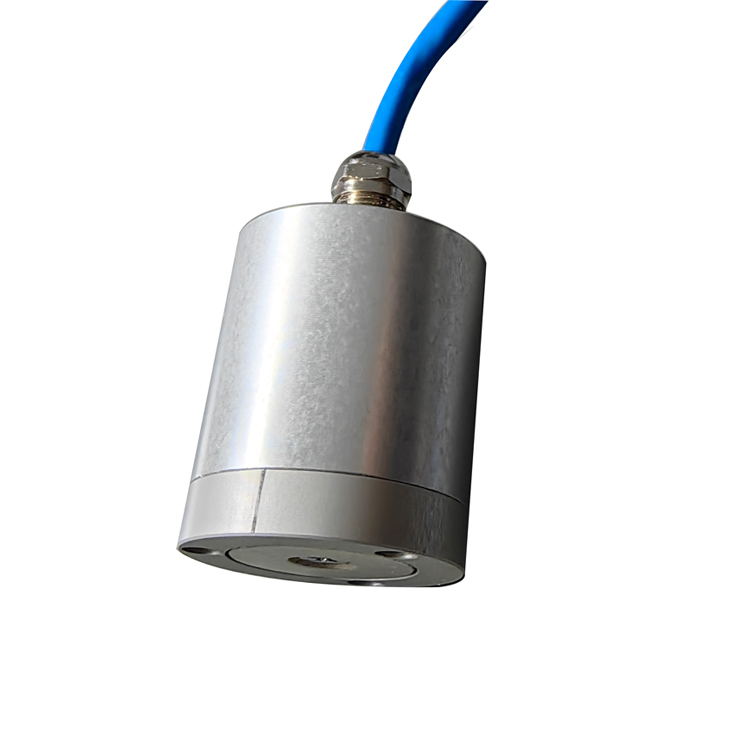

2.1网络温振传感器（POE供电）

ZDT30_N网络温振传感器选用高性能的MEMS芯片，采用嵌入式技术、温度传感技术、振动传感技术开发生产的一款高性能、低功耗、抗干扰和复合型振动传感器。采用强磁吸式安装。

ZDT30_N网络温振传感器具有通过网线POE供电，并通过网络协议上传振动数据，传输数据相比485串口更快，数据量更多，提供给后台振动分析软件的数据量大，分析精度高。

技参数：

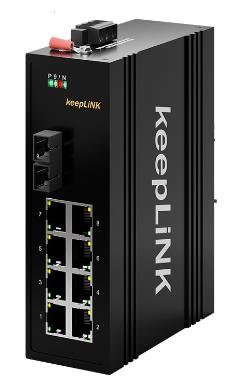

2.2 工业POE交换机

控制中心布置工业以太网交换机，通过光缆连接到现场POE 8/16口工业交换机

POE交换机通过超六类网线为现场智能传感器供电，并获取传感器数据。

2.3振动监测软件

通过网络实时获取现场温振传感器数据，展示实时数据，报警信息，趋势曲线，时域分析、频域谱图分析等，

监控数据服务器安装ZRM振动在线监测分析软件。数据服务器在实现上述数据服务的同时，还可对智能传感器时钟同步，以保持正确的数据时标。

软件主要功能：

实时数据监测

对振动、温度的变化波形峰值、平均值、有效值的参数监测显示。

对原始波形数据滤波显示

对振动原始波形数据进行时域分析，频谱图显示分析，变化趋势分析

多级报警限值设定，自动声光报警，手机短信报警（硬件可选）

历史数据查询，柱状图/变化趋势曲线，谱图对比分析。

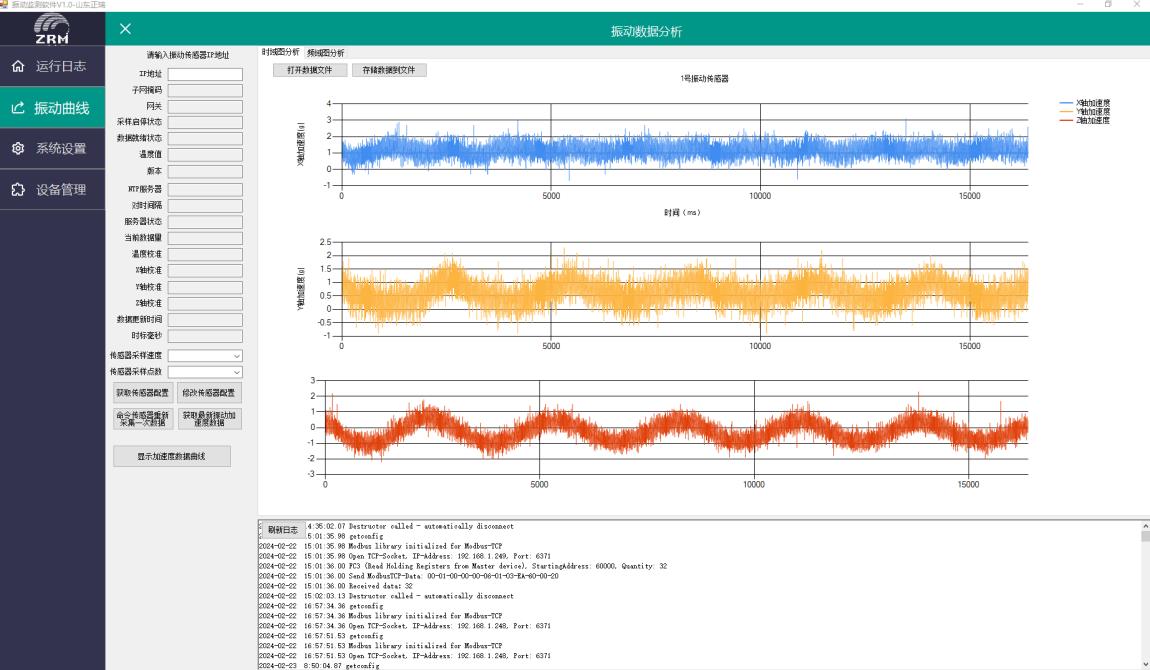

监测界面
